Structure intérieure + passerelles industrielles — Paris 2017
Passerelles métalliques suspendues + structure secondaire dans un grand volume industriel parisien reconverti. Soudure sur place, garde-corps de finition.
2017 · structuresSurface mezzanines
320 m²
Niveaux passerelles
2 niveaux
Vibrations au pic
1,8 m/s² OK
Tonnage acier
18 t
01 · Contexte
Le défi
Reconversion d'un grand volume industriel parisien (ancienne halle de production) en espace tertiaire premium. Le client cherchait à conserver le volume cathédrale en partie centrale tout en gagnant de la surface utile via 2 niveaux de mezzanines suspendues. Contraintes : structure existante en limite de portance (pas de charge supplémentaire au sol), pas de poteaux intermédiaires au sol (pour conserver la vue cathédrale), accès chantier limité par la rue parisienne étroite, jonction étanche entre les nouvelles passerelles et la verrière de toiture existante.
02 · Notre réponse
Notre solution
Bureau d'étude IEF & CO a conçu des passerelles SUSPENDUES (et non posées) : ancrages renforcés en mur périphérique + tirants verticaux en acier galvanisé. Calcul Eurocode 3 + analyse dynamique pour les vibrations piétonnes (critère HiVoSS ≤ 2,5 m/s² au pic). Fabrication atelier Groslay des passerelles en 3 modules + livraison nocturne. Soudure sur place pour les jonctions critiques (contrôle ultrasons après chaque cordon). Verrière protégée par bâche tendue pendant le soudage haute. Garde-corps de finition en acier laqué noir mat avec mains courantes inox brossé.
03 · Résultat
Le résultat

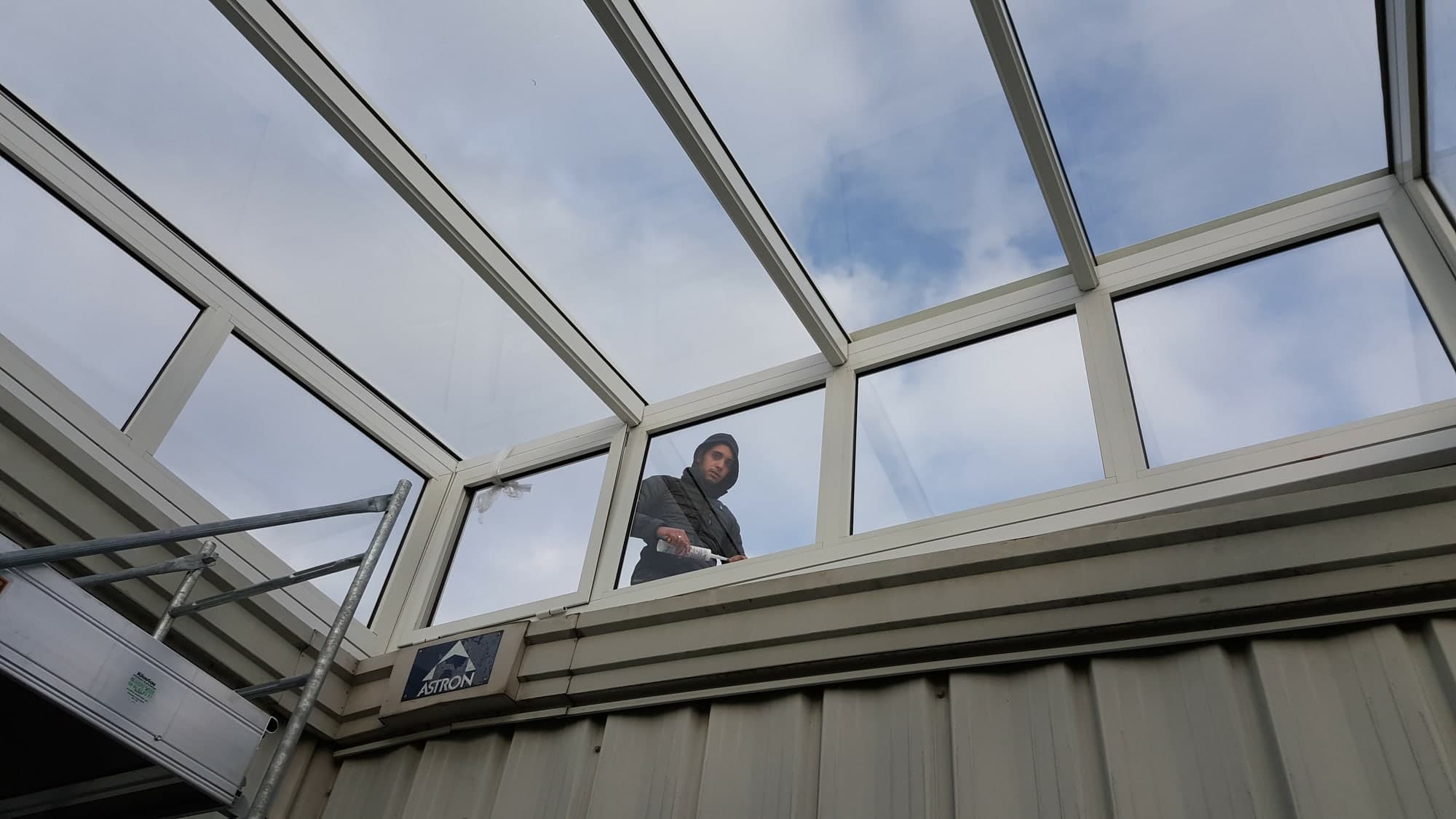

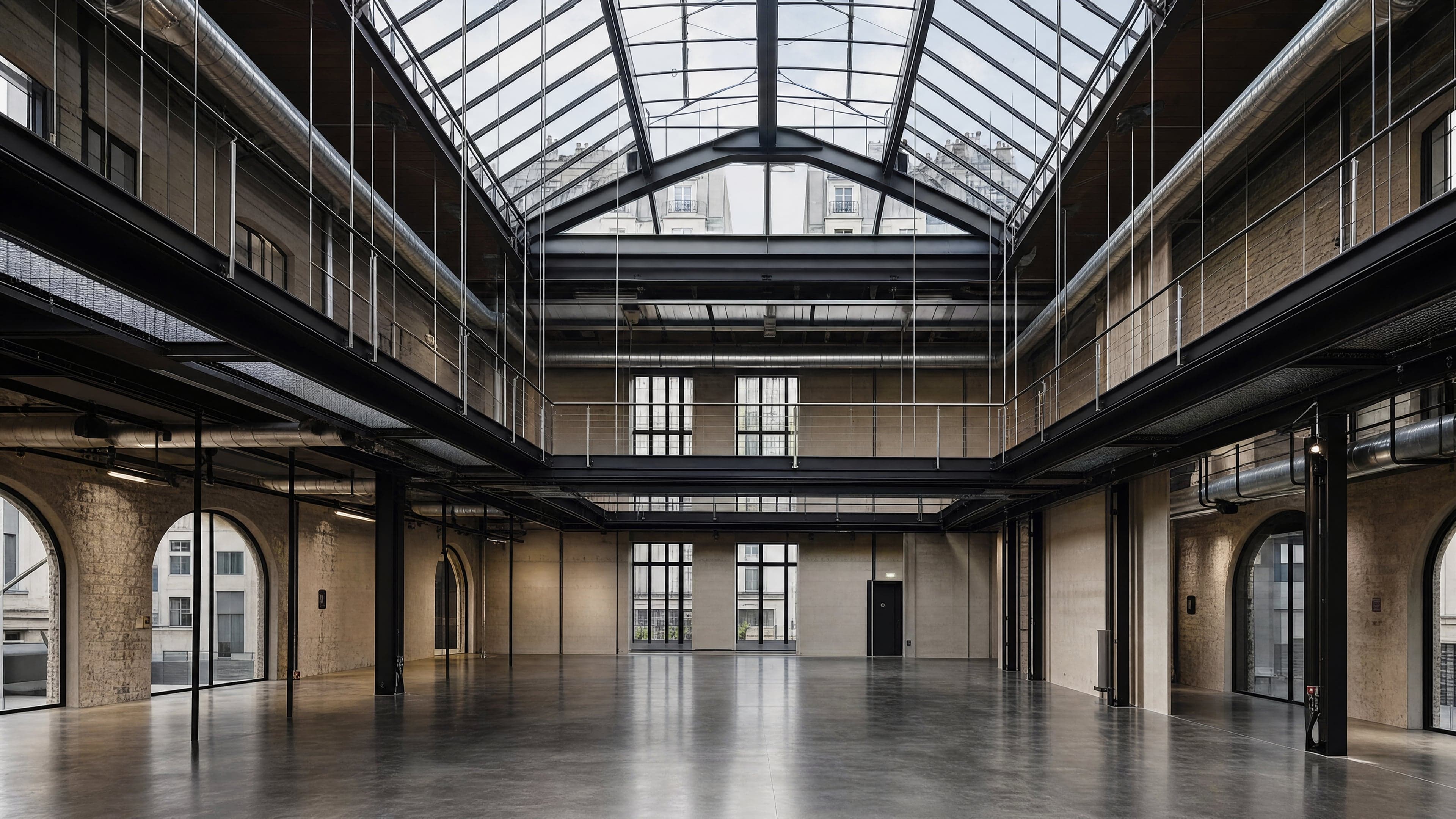

Volume cathédrale préservé, 320 m² de mezzanines suspendues utiles créés. Aucun incident sur la verrière de toiture. Tests vibratoires post-livraison conformes (1,8 m/s² au pic). Le client a depuis confié à IEF & CO la coursive haussmannienne (cf. /realisations/coursive-garde-corps-verre-paris).
Phases du projet
Chronologie
- 01
Étude suspendue + tests vibrations
5 sem.Eurocode 3 + analyse dynamique HiVoSS, calculs ancrages.
- 02
Fabrication atelier
4 sem.3 modules passerelles + tirants galvanisés, peinture C3.
- 03
Livraison + pose suspendue
3 sem.Livraison nocturne, pose progressive + tirants, soudure sur place.
- 04
Garde-corps + finition
1 sem.Acier laqué noir mat + mains courantes inox brossé.
Spécifications techniques
- Acier
- S275JR galvanisé Z275
- Tirants verticaux
- Ø 24 mm acier inox 316L
- Charge utile
- 300 kg/m² (catégorie B bureaux)
- Critère vibrations
- HiVoSS ≤ 2,5 m/s² (TR 5 OK)
- Finition
- Acier laqué noir mat RAL 9005 + inox brossé
Normes & certifications appliquées
EN 1090 EXC2Eurocode 3HiVoSS (vibrations piétonnes)Contrôle ultrasons soudures critiques

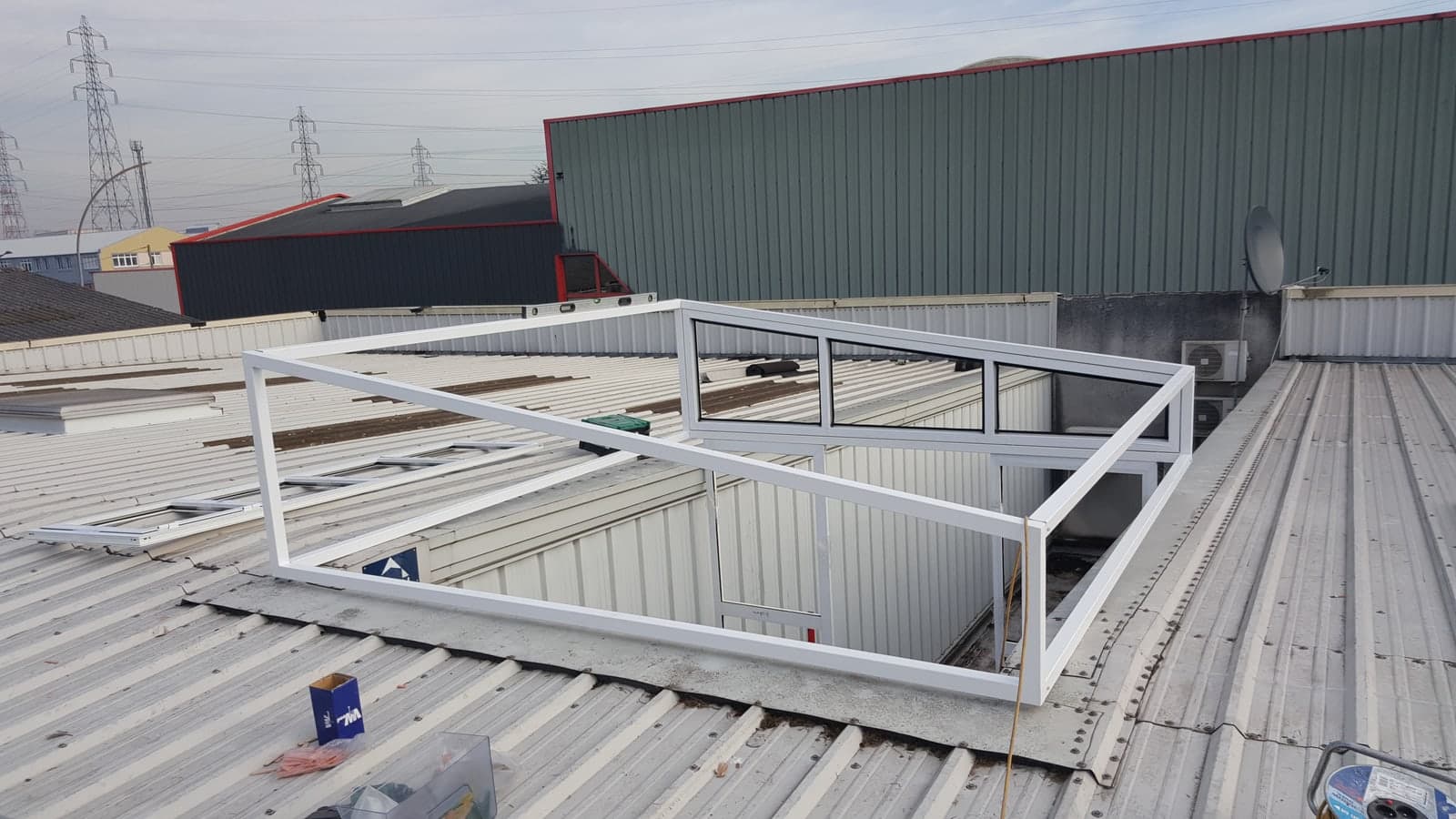

Galerie du projet · 5 médias
Le projet en images
On voulait conserver le volume cathédrale ET créer 320 m² de mezzanines. La solution suspendue d'IEF & CO a permis les deux. Tests vibratoires nickel, finition millimétrique. Référence absolue.
