Réglementation · 2003

NF EN 12978 — Dispositifs de sécurité des portails motorisés

Cellules photoélectriques, barres palpeuses, barrières immatérielles — la norme qui rend le portail sûr.

Source officielle

NF EN 12978

La norme européenne NF EN 12978 régit les dispositifs de sécurité installés sur les portes et portails industriels, commerciaux et de garage motorisés. Elle complète NF EN 13241 (performances générales portes industrielles) et NF EN 12453 (sécurité d'usage portes motorisées) en détaillant les exigences spécifiques aux dispositifs de protection : cellules photoélectriques, barres palpeuses, barrières immatérielles, contacts de sécurité. C'est la norme qui détermine si une motorisation de portail est sûre pour les usagers — défaillances ou absences = mise en cause assurance en cas d'accident.

Cellules photoélectriques — Principe et test

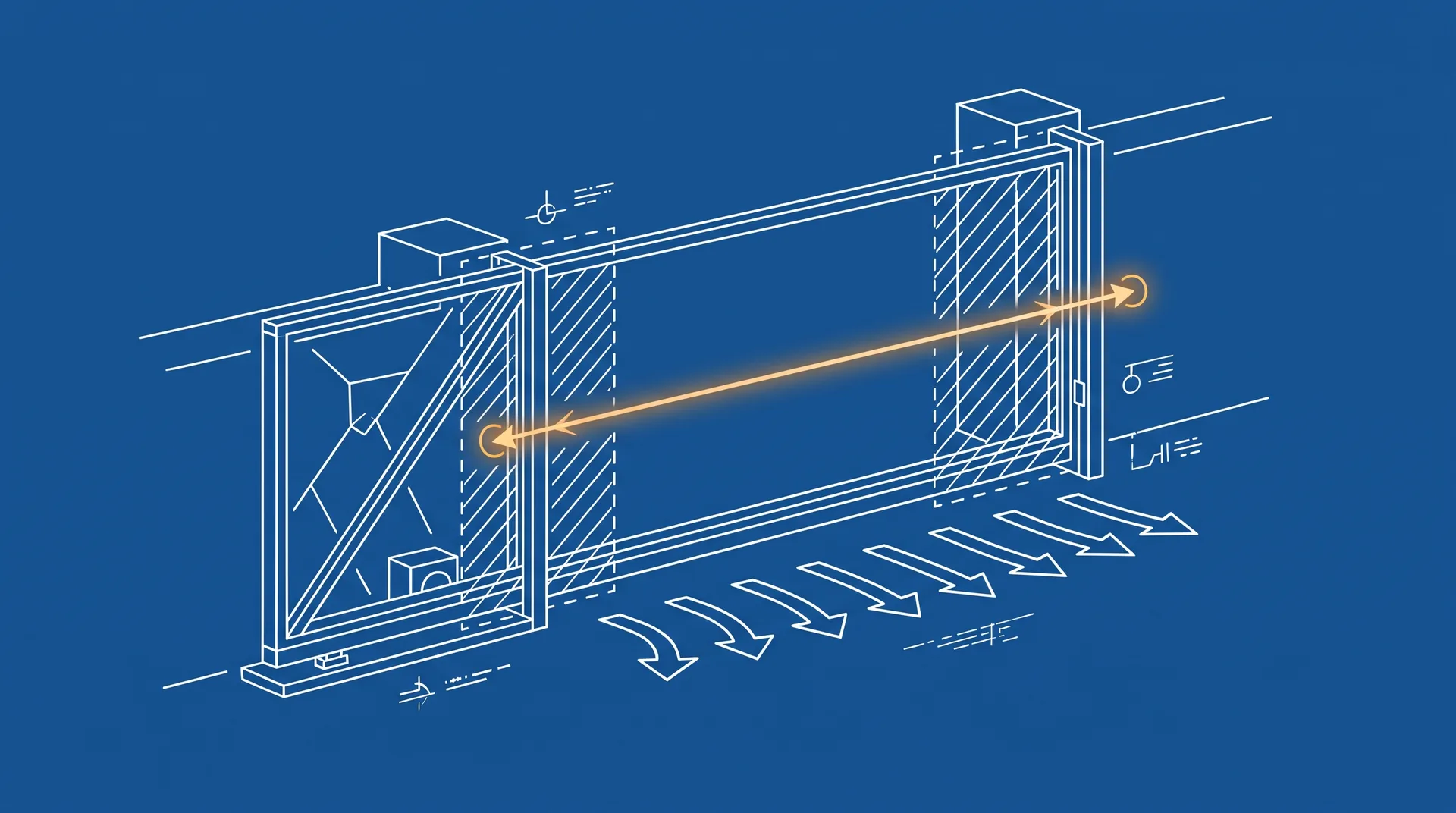

Les cellules photoélectriques constituent le dispositif de sécurité le plus répandu sur les portails motorisés. Principe : émetteur infrarouge + récepteur, faisceau coupé = ordre d'arrêt ou de réouverture transmis à la motorisation. Installation typique : 2 paires (basse et haute), à 30 cm et 80 cm du sol.

Test fonctionnel mensuel recommandé : interrompre manuellement le faisceau pendant fermeture, vérifier l'inversion de mouvement. Test annuel approfondi : mesure de l'alignement, de la portée effective, de la consommation des émetteurs (dérive = LED en fin de vie).

Barre palpeuse — Détection de contact

La barre palpeuse (ou "barre sensible") équipe la bordure inférieure des portails coulissants et battants. Elle détecte tout contact avec un obstacle en cours de mouvement et déclenche immédiatement l'arrêt + l'inversion.

Deux technologies principales : barre à fibre optique (interruption d'un faisceau interne), barre à conducteur électrique (contact ferme un circuit). La fibre optique est plus durable mais 2-3× plus coûteuse. La barre conductrice exige un remplacement périodique du conducteur intérieur (oxydation, écrasement).

FAQ

Questions fréquentes

Une motorisation de portail sans cellule photoélectrique est-elle légale ?: Non, sauf cas exceptionnel de portail à usage interne unique avec procédure de sécurité documentée. Pour tout portail accessible au public ou aux usagers tiers, EN 12978 et EN 12453 imposent au minimum 1 paire de cellules photoélectriques + barre palpeuse OU détection d'effort moteur. Sans cela, motorisation non-conforme = responsabilité poseur engagée.
Combien de paires de cellules photoélectriques sur un portail de copropriété ?: Pour un portail de copropriété standard (battant ou coulissant, 4-6 m d'ouverture), 2 paires de cellules sont recommandées : 1 paire basse à 30 cm (détection enfant ou objet bas), 1 paire haute à 80 cm (détection adulte). Pour les portails > 6 m, ajout d'une 3e paire intermédiaire à 50 cm conseillé.
Une barre palpeuse fibre optique ou électrique — laquelle choisir ?: Pour un usage standard (copropriété, parking entreprise), la barre palpeuse électrique conductrice suffit — durée de vie 8-12 ans, coût initial bas. Pour un usage intensif (>200 cycles/jour) ou climat agressif (humidité, gel), la fibre optique est plus durable (15-20 ans) mais 2× plus coûteuse à l'achat.
Faut-il tester les cellules photoélectriques mensuellement ?: Recommandé mensuellement par l'exploitant (test manuel rapide < 1 minute), obligatoire annuellement par un prestataire avec mesure d'alignement et consommation. Le test mensuel détecte les défauts d'alignement (vandalisme, choc), le test annuel les dérives lentes (LED en fin de vie). Documentation dans le registre.

Rédigé par

Otman FARIAD

Président & Co-fondateur · Mis à jour 19/05/2026
